Con questa categoria vogliamo mostrarvi tutto ciò che serve per creare un impianto elettrico.
L'impianto elettrico è una componente tecnica importante negli ambienti domestici e ne determina anche il comfort.
È complesso e articolato, perché composto da una serie di elementi, e “potenzialmente” pericoloso.
Per questo le norme che ne disciplinano costruzione e installazione sono rigide e attente all'aspetto sicurezza.
Tutto concentrato nel “quadro elettrico”
Oggi il centralino singolo (cioè il quadro elettrico dell’abitazione,
in genere posizionato vicino alla porta di ingresso) deve avere un interruttore generale e almeno due di quelli differenziali (detti “salvavita”).
Il numero di linee dipende invece dai mq della casa e dal livello di impianto adottato. Oltre a questa parte tecnica, cioè il cuore, l’impianto elettrico domestico è formato da:

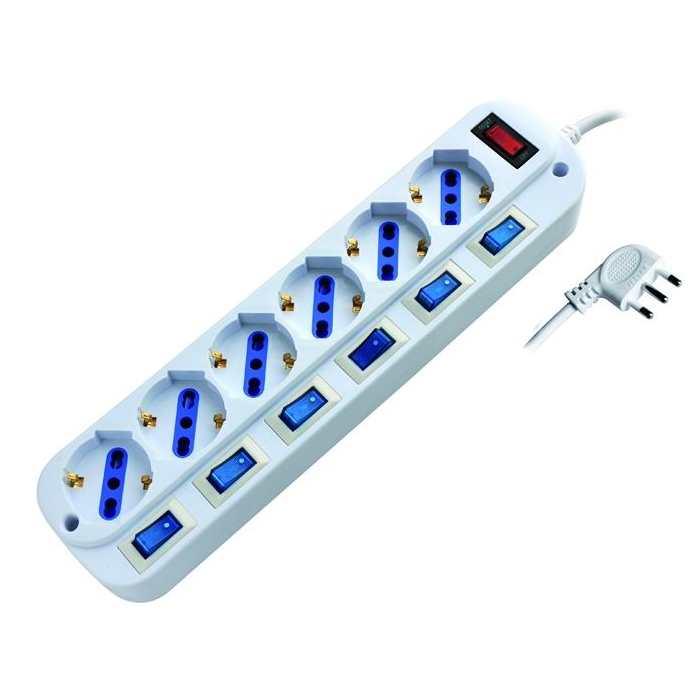

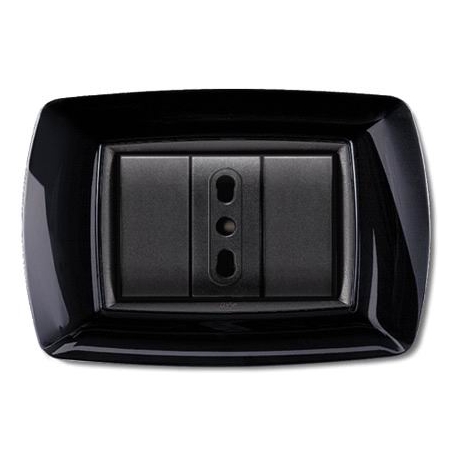

punti prese per l’attacco dei vari elettrodomestici;
interruttori magnetotermici;
interruttori semplici o composti per comandare i punti luce;
un sistema di messa a terra dell’impianto nella sua totalità.

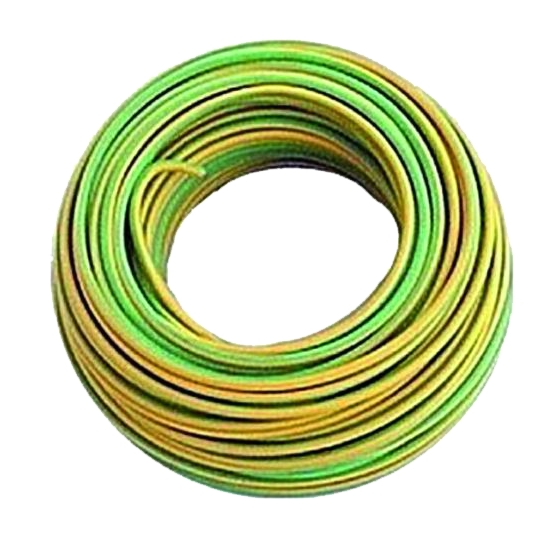

Per quanto riguarda i cavi elettrici, gli obblighi normativi riguardano il conduttore di protezione
(PE, normalmente definito “cavo di messa a terra”) che deve essere di colore giallo-verde e quello di neutro

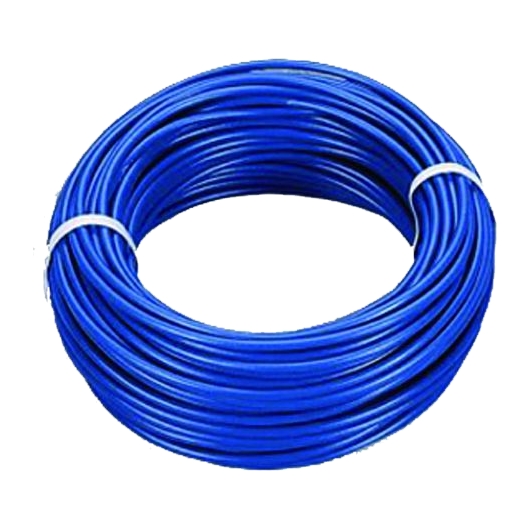

(conduttore attraversato dalla corrente di ritorno) che deve essere blu chiaro.
Ovviamente occorre che le sezioni risultino adeguate alle correnti previste: normalmente si usano 6 mm2 per i montanti, 2,5 mm2 per i circuiti che alimentano le prese o elettrodomestici fissi come il condizionatore e 1,5 mm2 per i circuiti luce; questo considerando che un grosso elettrodomestico può arrivare ad assorbire fino a 15 A (3 kW), mentre un apparecchio di illuminazione difficilmente supera i 2 A (450 W).
L’illustrazione seguente riassume, semplificando molto, i cavi generalmente utilizzati. Sarà poi l’installatore qualificato a scegliere quelli idonei all’uso, per ciascuna applicazione. I cavi elettrici non sono tutti uguali. La differenza, oltre che nella sezione come abbiamo visto, è anche nel tipo. Per esempio:

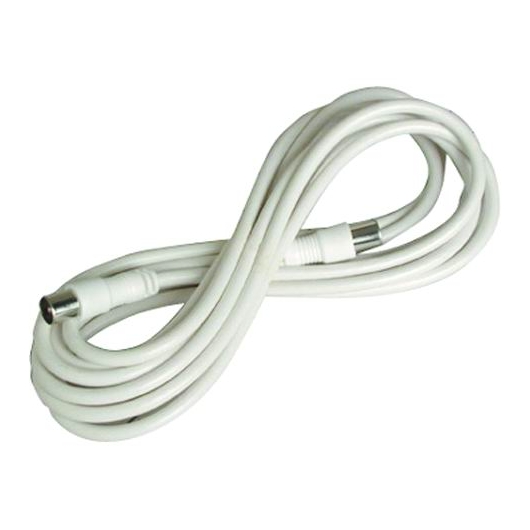

tv/satellite – per la trasmissione di segnali video, tv e satellitare servono cavi coassiali;
telefono/citofono – sono specifici per tale esclusivo utilizzo;
allarmi – si utilizzano quelli dedicati al cablaggio degli impianti;
dati – servono quelli adatti alla realizzazione di reti dati ad alta velocità e di reti schermate ad alta velocità.Per installare un impianto nuovo,
ma anche per integrare o modificarne uno esistente, bisogna preventivare una serie di interventi:
1. mappatura delle tracce (ovvero indicazione sulla muratura dei punti da scavare);
2. scanalatura (esecuzione delle tracce nella muratura per il passaggio dei cavi);

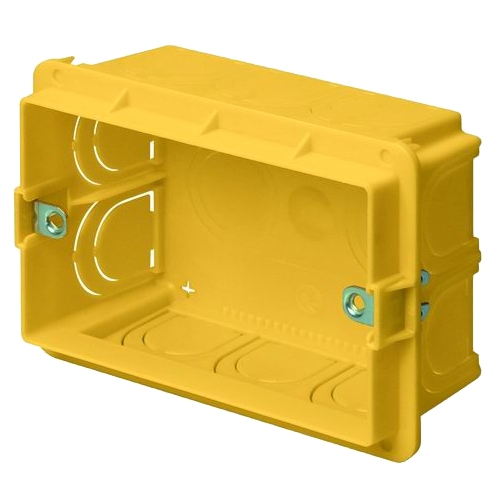

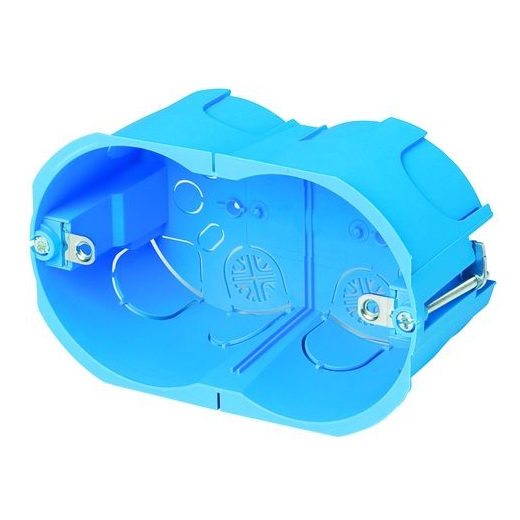

3. posizionamento delle cassette e delle scatole portafrutti;

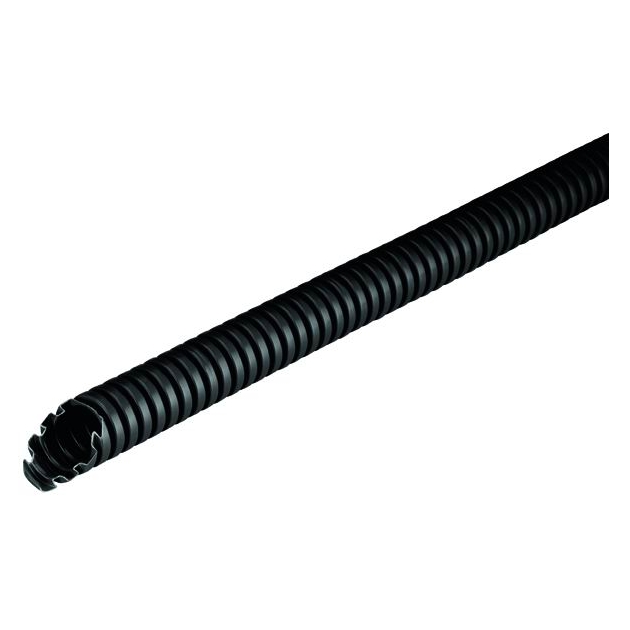

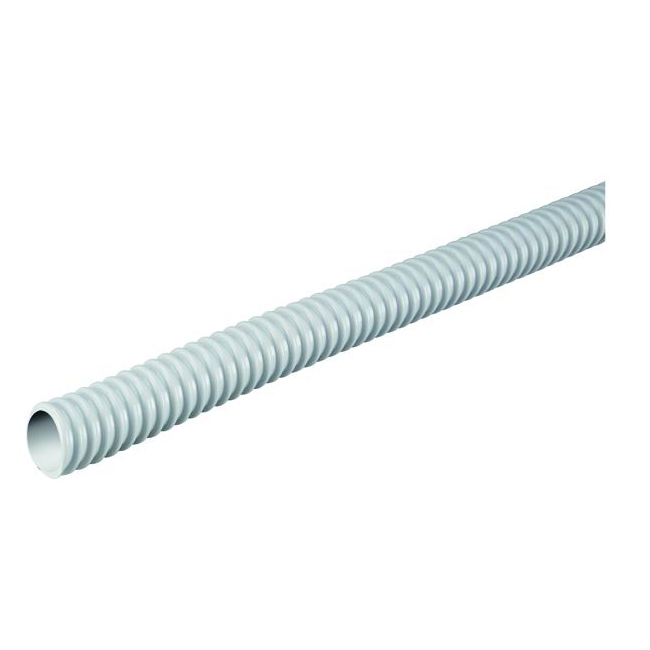

4. posizionamento dei tubi a protezione dei cavi e passaggio dei cavi;
5. chiusura delle tracce e ripristino delle superfici murarie;
6. collegamento degli apparecchi;

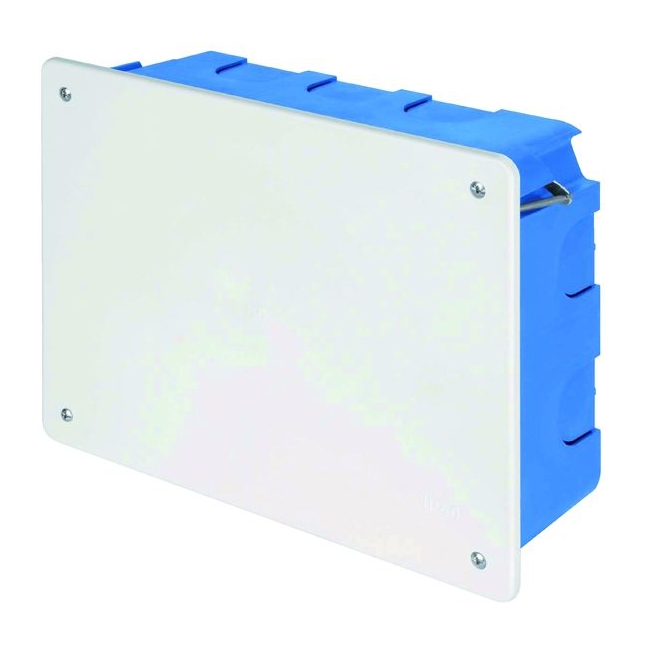

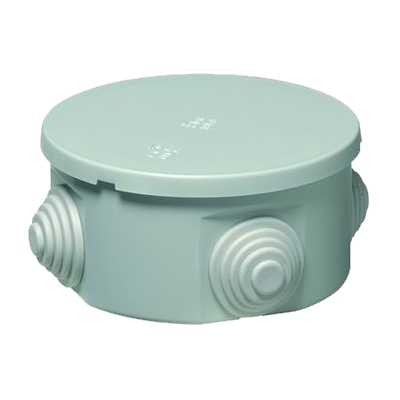

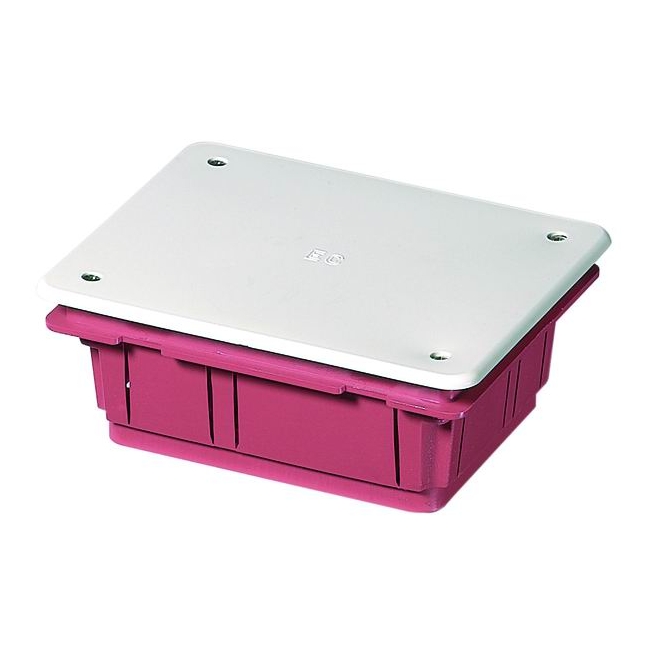

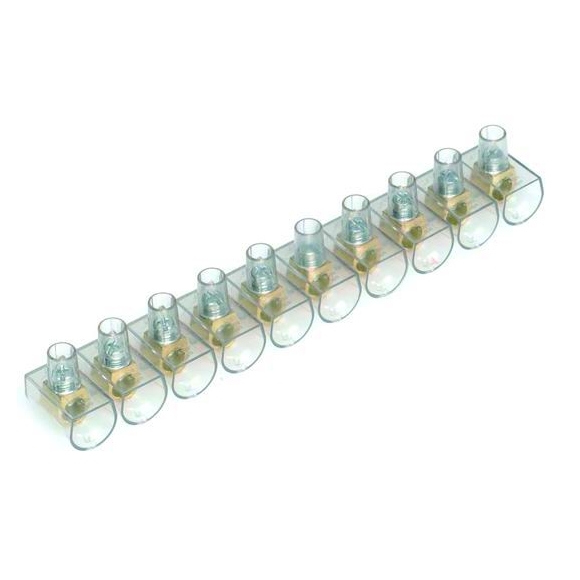

7. cablaggio delle cassette di derivazione.
